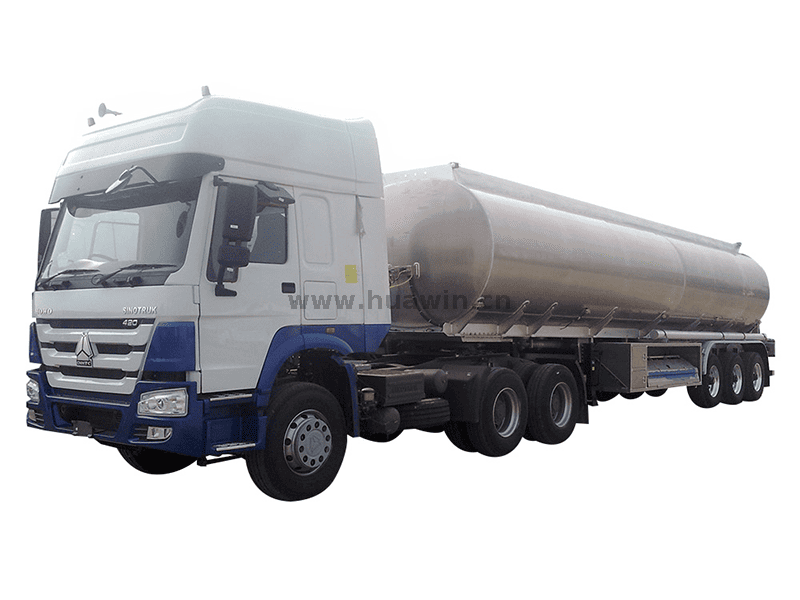

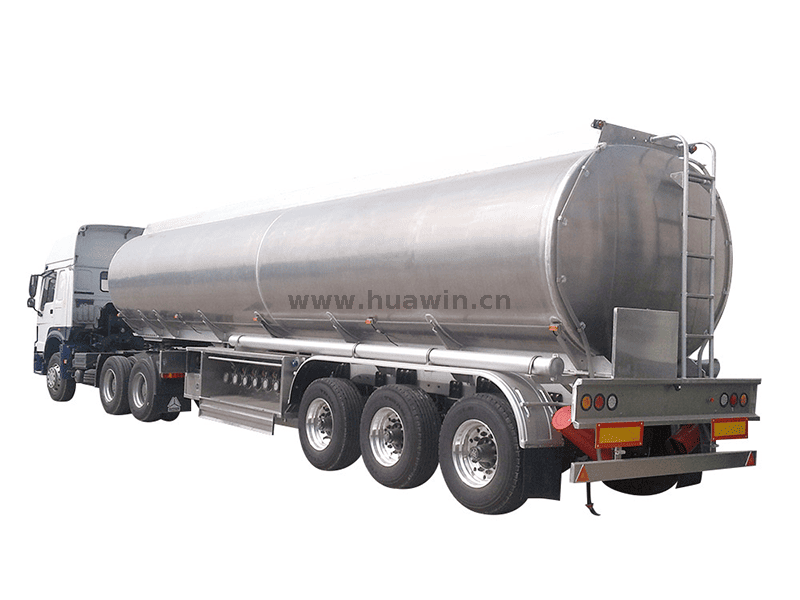

CIMC 3 eixos 46000 litros de reboque-tanque de liga de alumínio

● 30 anos de experiência em projeto e produção de reboques-tanque

● Capacidade para serviços pesados ​​e alto desempenho

● Tecnologia de produção avançada profissional e rigoroso controle de qualidade garantem a qualidade do reboque

● Atendimento personalizado

● Estoque adequado de peças de reposição

A estrutura :

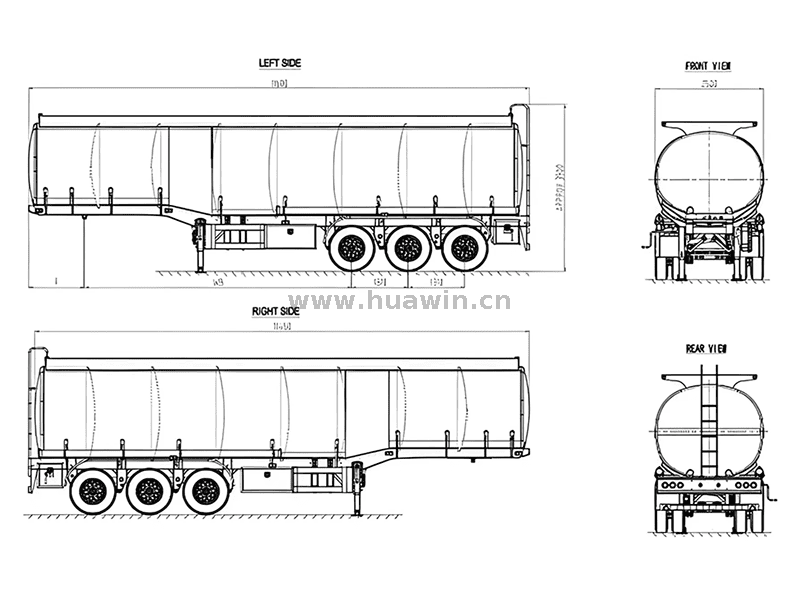

A estrutura é indicada conforme o desenho a seguir, o formato da seção do tanque pode ser oval, pão, trapézio, etc., todo o tanque pode ser dividido em vários compartimentos independentes, sob a placa da cerca do meio há um orifício passante, a placa da cerca do meio pode aliviar o impacto no tanque pelo combustível durante o movimento. O bueiro possui válvula de respiro, que mantém a pressão do tanque interno igual à atmosfera.

Esboço da estrutura do tanque de óleo:

1. tanque    2. braçola  3. placa defletora de óleo    4. bueiro dianteiro    5. placa de vedação intermediária    6. bueiro traseiro    7. placa defletora de óleo horizontal    8. escada    9. assento do parafuso de condução      10. pé do tanque   11. pés de suporte da plataforma   12. placa de localização   13. saída de descarga de combustível

O desenho do reabastecimento:

1. tanque de óleo  2. bueiro superior   3. bomba de óleo   4. válvula de esfera de três vias de quatro posições   5. válvula de esfera reta frontal   6. válvula de esfera reta traseira   7. válvula de três vias de quatro posições  8. filtro  9. válvula de esfera de fluxo automático traseira

Especificações do reboque-tanque de liga de alumínio CIMC de 3 eixos e 46.000 litros:

Dimensões principais
Comprimento total	11700mm
Altura geral	3705 mm
Largura geral	2550 mm
Peso de tare	7200kg
Volume do tanque	46.000 litros, incluindo 5% de espaço disponível
Corpo do tanque
Forma	Cilindro de bloco mono, 6 compartimentos
Volume total （M3)	46.000 litros
Compartimento	6 compartimentos, 7350L/7350L/7350L/7350L/9250L/7350L de frente até a extremidade
Material corporal -tanque	5,5mm/placa de alumínio 5182
Placa do compartimento	5,5mm/placa de alumínio 5182
Placa final	6mm/placa de alumínio 5182
Tampa de bueiro	Tampa de bueiro API, 20 polegadas, 6 conjuntos com 6 válvulas de respiro, Com um dispositivo de liberação de emergência de 10 polegadas, Com válvula respiratória integrada
Haste de imersão de óleo	6 conjuntos
Válvula inferior	Uma válvula inferior pneumática API

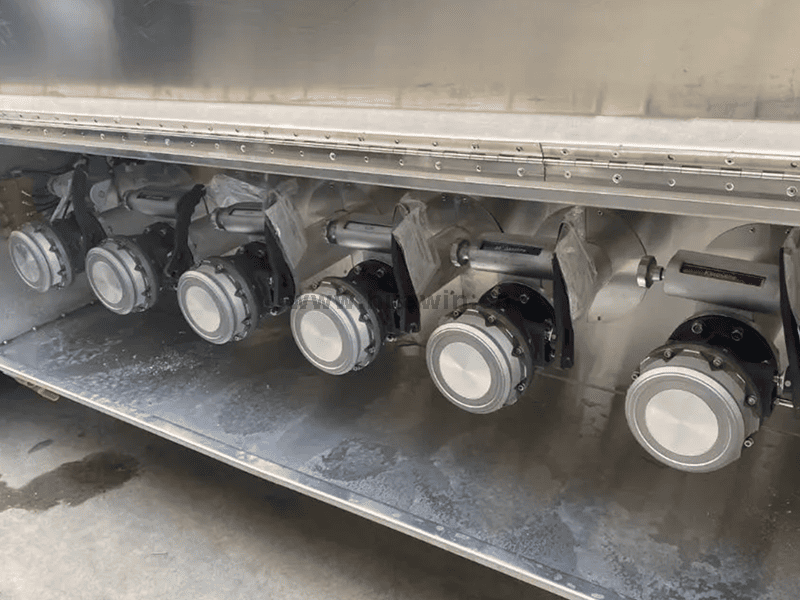

Válvula de descarga	6 conjuntos ∮100mm Válvulas de descarga
Tubo de descarga	4'mangueira de borracha, 2 peças
Chassis
Vigas principais	Projeto especial I Vigo, conectado por parafusos e porcas com corpo de tanque, removível do corpo do navio -tanque para transporte separado.
Eixo	3 eixosX13T, marca FUWA

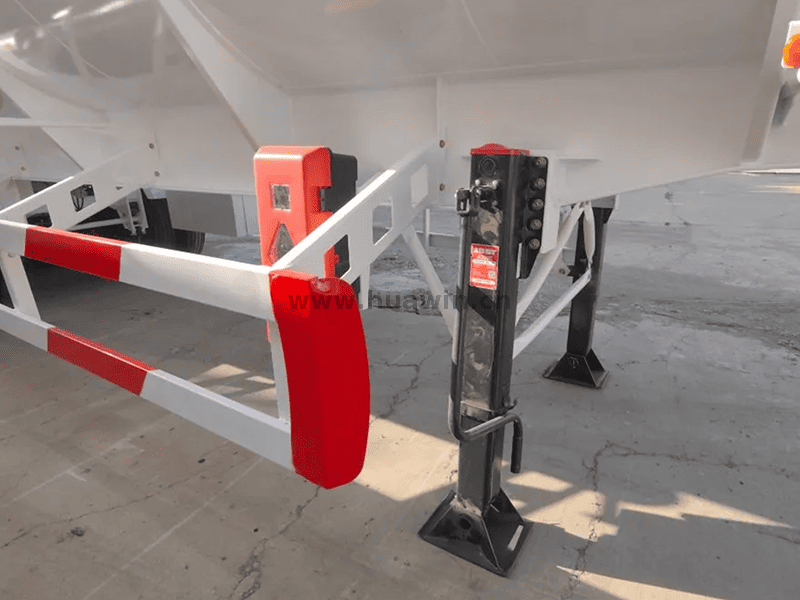

Trem de pouso	Jost Brand de duas velocidades, operação manual, trem de pouso para fortes, E100
Pin King	Jost Brand 2 'pino King Bolt-in
Suspensão	Suspensão mecânica
Sistema de frenagem pneumática	Válvula de retransmissão WABCO RE 4; T30/30+T30 Câmara de freio de mola; 40L Tanques de ar.
Pneu	Pneu 315/80R22.5, no total 13 peças
Pintura	Chassi completo areia de areia para limpar a ferrugem, 1 camada de primo anticorrosivo, 2 demãos de tinta final
Escada	Escada removível em liga de alumínio
Conexão à terra	6 folhas de cobre eletrostáticas são instaladas em ambos os lados do tanque, 1 aterramento eletrostático
Extintor	8KG, 2 peças
Luz e Circuito	ISO 7 pinos. Luz LED
Acessórios	Com caixa de ferramentas padrão
Recuperação de vapor	Com recuperação de vapor
Abs	Com ABS
Dispositivo anti-overflow	Opcional

Carregamento de óleo:

（1） Abra o bueiro superior e carregue o óleo

（2） Bombeando óleo: Aparafuse a válvula de esfera de três vias de quatro posições 4 na posição B, as bocas A e C estão conectadas, Aparafuse a válvula de três vias de quatro posições 7 na posição C, feche a saída de descarga 9, abra a válvula de esfera reta dianteira e traseira, conecte uma extremidade do tubo de óleo junto com o caminhão à boca B da válvula de três vias de quatro posições 7, a outra extremidade com a fonte de óleo, engate a tomada de força, a bomba funciona, o combustível passa Boca do tanque BA-3-4-5-6 com fundo, para realizar o bombeamento de óleo.

Equipamento avançado de produção de liga de alumínio

（3） Equipamento avançado de produção de liga de alumínio

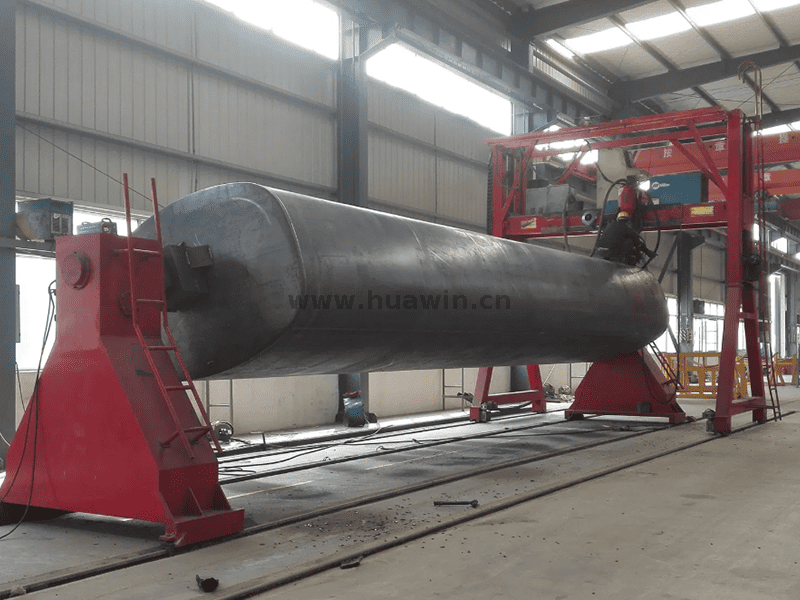

（4） Máquina de solda automática para tanques.

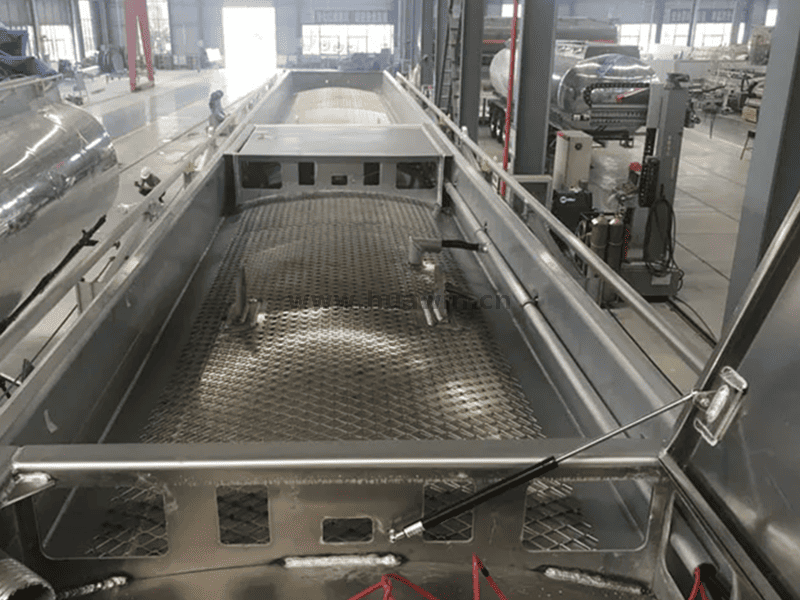

6 compartimentos e    vista de cima

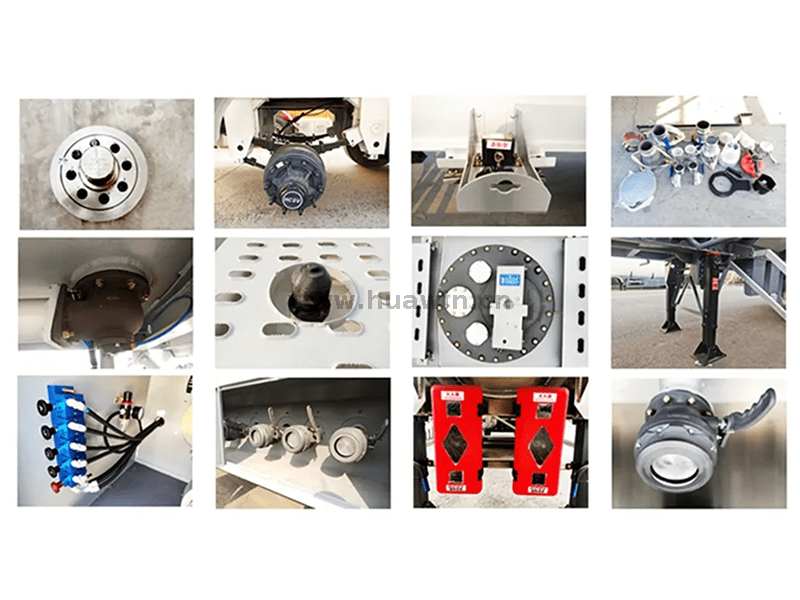

Os detalhes das peças   e    do equipamento de embarque
